СИМПЛЕКС-МЕТОД


Для решения ряда задач линейного программирования существуют специальные методы. Есть, однако, общий метод решения всех таких задач. Он носит название симплекс-метода и состоит из алгоритма отыскания какого-нибудь произвольного допустимого решения и алгоритма последовательного перехода от этого решения к новому допустимому решению, для которого функция f изменяется в нужном направлении (для получения оптимального решения).

Пусть система ограничений состоит лишь из уравнений

и требуется отыскать минимум линейной функции (7.81). Для отыскания произвольного опорного решения приведем (7.85) к виду, в котором некоторые r неизвестных выражены через остальные, а свободные члены неотрицательны (как это сделать - обсудим позднее):

Неизвестные x1, x2, ..., xr - базисные неизвестные, набор {x1, x2, ..., xr} называется базисом, а остальные неизвестные {xr+1, xr+2, ..., xn} - свободные. Подставляя (7.86) в (7.81), выразим функцию

f через свободные неизвестные:

f

= c0

+ c'r+1xr+1

+ c'хr+2 +…+ с'nxn.

Положим все свободные неизвестные равными нулю:



Полученное таким образом допустимое решение

отвечает базису x1, х2, ..., xr,

т.е. является базисным решением. Допустим для определенности, что мы ищем минимум f. Теперь нужно отданного базиса перейти к другому с таким расчетом, чтобы значение линейной функции f при этом уменьшилось. Проследим идею симплекс-метода на примере.

Пример

1. Дана система ограничений

x1 – 3x2 + 5x3 – x4 = 2

x1 + x2 + x3 + x4

= 4

Требуется минимизировать линейную функцию

f = х2 – x3. В качестве свободных переменных выберем х2

и х3. Тогда данная система ограничений преобразуется к виду

Таким образом, базисное решение (3, 0, 0, 1). Так как линейная функция уже записана в свободных неизвестных, то ее значение для данного базисного решения f = 0. Для уменьшения этого значения можно уменьшить x2 или увеличить x3. Но x2 в данном базисе равно нулю и потому его уменьшать нельзя.
Попробуем увеличить x3. Первое из уравнений имеет ограничение x3

= 1 (из условия x1 ? 0), второе - не дает ограничений. Далее, берем x3 = 1, х2

не меняем и получаем новое допустимое решение (0, 0, 1, 3), для которого f = -1 - уменьшилось. Найдем базис, которому соответствует это решение (он состоит, очевидно, из переменных x3, x4). От предыдущей системы ограничений переходим к новой:



а форма в новых свободных переменных имеет вид



Теперь попробуем повторить предыдущую процедуру. Для уменьшения f надо уменьшить либо x1,

либо x2, но это невозможно, так как в этом базисе x1 = 0, x2 = 0.

Таким образом, данное базисное решение является оптимальным, и minf= -1 при x1

= 0, x2 = 0, x3 = 1, x4 = 3.

Приведем алгоритм симплекс-метода в общем виде. Обычно все вычисления по симплекс-методу сводят в стандартные таблицы.

Запишем систему ограничений в виде

(7.90)

а функцию f

(7.91)

Тогда очередной шаг симплекс-процесса будет состоять в переходе от старого базиса к новому таким образом, чтобы значение линейной функции, по крайней мере, не увеличивалось.

Данные о коэффициентах уравнений и линейной функции занесем в табл. 7.12.

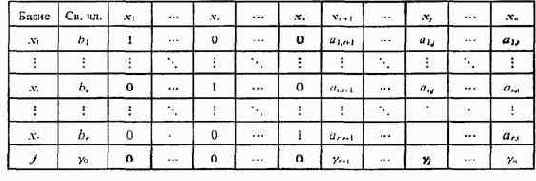

Таблица 7.12

Симплекс-таблица



Сформулируем алгоритм симплекс-метода применительно к данным, внесенным в табл. 7.12.

1. Выяснить, имеются ли в последней строке таблицы положительные числа (?0 не принимается во внимание). Если все числа отрицательны, то процесс закончен; базисное решение (b1, b2, .... br, 0, ..., 0) является оптимальным; соответствующее значение целевой функции f = ?0. Если в последней строке имеются положительные числа, перейти к п.2.

2. Просмотреть столбец, соответствующий положительному числу из последней строки, и выяснить, имеются ли в нем положительные числа. Если ни в одном из таких столбцов положительных чисел нет, то оптимального решения не существует. Если найден столбец, содержащий хотя бы один положительный элемент (если таких столбцов несколько, взять любой из них), пометить этот столбец и перейти к п. 3.



3. Разделить свободные члены на соответствующие положительные числа из выделенного столбца и выбрать наименьшее частное. Отметить строку таблицы, соответствующую наименьшему частному. Выделить разрешающий элемент, стоящий на пересечении отмеченных строки и столбца. Перейти к п. 4.

4. Разделить элементы выделенной строки исходной таблицы на разрешающий элемент (на месте разрешающего элемента появится единица). Полученная таким образом новая строка пишется на месте прежней в новой таблице. Перейти к п. 5.

5. Каждая следующая строка новой таблицы образуется сложением соответствующей строки исходной таблицы и строки, записанной в п. 4. которая предварительно умножается на такое число, чтобы в клетках выделенного столбца при сложении появились нули. На этом процесс заполнения новой таблицы заканчивается, и происходит переход к п. 1.

Таким образом, используя алгоритм симплекс-метода применительно к симплекс-таблице, мы можем найти оптимальное решение или показать, что его не существует. Результативность симплекс-метода гарантируется следующей теоремой (приведем ее без доказательства): если существует оптимальное решение задачи линейного программирования, то существует и базисное оптимальное решение. Это решение может быть получено через конечное число шагов симплекс-методом, причем начинать можно с любого исходного базиса.

Ранее мы предполагали, что если система ограничений задана в виде (7.85), то перед первым шагом она уже приведена к виду (7.86), где bi ? 0 (i = 1, 2, ..., r). Последнее условие необходимо для использования симплекс-метода. Рассмотрим вопрос об отыскании начального базиса.

Один из методов его получения - метод симплексного преобразования.

Прежде всего проверяем, есть ли среди свободных членов отрицательные. Если свободные члены не являются числами неотрицательными, то добиться их неотрицательности можно несколькими способами:

1) умножить уравнения, содержащие отрицательные свободные члены, на-1;

2) найти среди уравнений, содержащих отрицательные свободные члены, уравнение с максимальным по абсолютной величине отрицательным свободным членом и затем сложить это уравнение со всеми остальными, содержащими отрицательные свободные члены, предварительно умножив его на-1.



Затем, используя действия, аналогичные указанным в пп. 3 - 5 алгоритма симплекс-метода, совершаем преобразования исходной таблицы до тех пор, пока не получим неотрицательное базисное решение.

Пример 2. Найти исходное неотрицательное базисное решение системы ограничений



Так как условие неотрицательности свободных членов соблюдается, приступим к преобразованиям исходной системы, записывая результаты в таблицу. Согласно алгоритму просматриваем первый столбец. В этом столбце имеется единственный положительный элемент a31. Делим на 8,654 все коэффициенты и свободный член третьей строки, после чего умножаем каждый коэффициент на 8,704 и складываем с соответствующими коэффициентами второй строки. Первая строка преобразований не требует, так как коэффициент при неизвестном x1 равен нулю. В результате получаем

0,00000

0,00000

1,00000

-5,87100

 0,68512

-0,77756

6,54300

17,46384

0,97677

-9,99600

 8,57990

 0,89808

 7,61800

-3,19062

 0,62769

0,86400

9,79929

1,11584

Продолжая просматривать второй столбец и совершая аналогичные преобразования, имеем

0,00000

0,00000

1,00000

0,00000

1,00000

0,00000

156,19554

25,49013

20,79687

63,52761

12,52318

10,63560

-19,72328

-4,65701

-2,99341

84,83688

14,30299

12,24727

И, наконец, на третьем шаге находим исходный базис. Его образуют неизвестные x1, x2,

x3. Неизвестные x4, х5

являются свободными:

0,00000

0,00000

1,00000

0,00000

1,00000

0,00000

1,00000

0,00000

0,00000

0,40672

2,15588

2,17713

-0,12627

-1,43829

-0,36733

0,54315

0,45815

0,95155

При решении задачи линейного программирования целесообразно использование компьютера. В этом случае можно составить программу, решающую задачу. Учитывая, что программирование довольно трудоемко, можно посоветовать воспользоваться для оформления результатов расчетов табличным процессором.Кроме того, если получившаяся модель задачи слишком громоздка, можно воспользоваться математическими пакетами, которые позволяют получить решение задачи линейного программирования. И, наконец, еще один возможный вариант применения компьютеров - комбинирование всех вышеуказанных способов.
